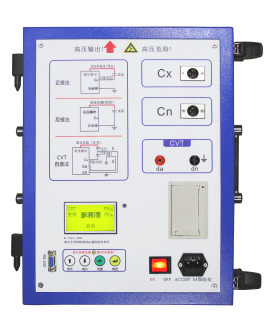

異頻介質損耗測試儀
達瑞電氣為您推薦：
異頻全自動介質損耗儀是發電廠、變電站等現場或?qū)嶒炇覝y試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高 穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變?yōu)?5Hz或55Hz，55Hz或65Hz，采用數字陷波 技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯可測試 絕緣油介質損耗。
簡介
異頻介質損耗儀又稱異頻介質損耗測試儀，是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。由于采用了變頻技術能保證在強電場干擾下準確測量。儀器采用中文菜單操作，微機自動完成全過程的測量。該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量。
該儀器可用正、反接線方法測量不接地或直接地的高壓電器設備。同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。
儀器內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施。試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。
◆ 使用方便、無需換算
高壓輸出電纜、可拖地使用
45Hz、50Hz、55Hz三種頻率
2、容 量： 1500VA
3、準 確 度： tgδ: ±(讀數*1.0%+0.08%)
Cx: ±(讀數*1.5%+5PF)
4、分 辨 率： tgδ：0.01% Cx：1pF
5、測量范圍： 0.1% < tgδ < 50%
3PF< Cx < 60000PF
10KV時，Cx ≤30000PF
5KV時，Cx ≤60000PF
6、電 源： AC 220V士10% 50士1Hz
7、諧波適應： ≤3%
8、使用條件： -15℃－50℃ 相對濕度<80%
9、外型尺寸： 460（L）×335（W）×340（H）
10、重 量： 30 kg
工作原理：
異頻
介質損耗測試儀啟動測量后高壓設定值送到變頻電源，變頻電源用PID算法將輸出緩速調整到設定值，測量電路將實測高壓送到變頻電源，微調低壓，實現準確高壓輸出。根據正/反接線設置，測量電路根據試驗電流自動選擇輸入并切換量程，測量電路采用傅立葉變換濾掉干擾，分離出信號基波，對標準電流和試品電流進行矢量運算，幅值計算電容量，角差計算tgδ。反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
